Colocando um Motor AP em um Chevette





1 - Material

* Uma flange de adptação.
* Um carter rebaixado " do Logus".
* 2 Suportes de Coxins.
* Um pescador da bomba de óleo mais curto "do logus"
* Uma ventoinha elétrica.
* Um Suporte do filtro deóleo do polo ou logus (o suporte dos AP'S que equipam o Gol, Parati, Saveiro, Santana e etc..., é inclinado, sendo assim, o filtro bate na Flange).
* Um filtro de óleo do Gol 1000 MI (ele é mais curto e não bate na barra de direção).
* Um Radiador do Chavette Júnior, quem vem com um encaixe para o cebolão e suporte para o defletor da ventoinha.
* Um cebolão de temperatura.
* Um plator de AP.
* Um disco de embreagem do Chevette.
* Um colar de embreagem do opala.
* Um relê para a bomba elétrica de combustível (caso use uma bomba elétrica).
* Mangueiras diversas, radiador, cabeçote, etc...
* Motor de arranque (vai depender da flange que comprar).
* Uma bomba elétrica de combustível ( se for um motor MI a bomba será indispensável, porque o comando do distribuidor dos motores MI não tem came que aciona a bomba de combustível mecânica).
* Suporte de fusível com fusível 30° para a instalação da ventoinha.
* Cabo do acelerador do gol.
* Um mata cato.
* Bobina de ignição do MI.

2 - Montagem

2.1 - Motor

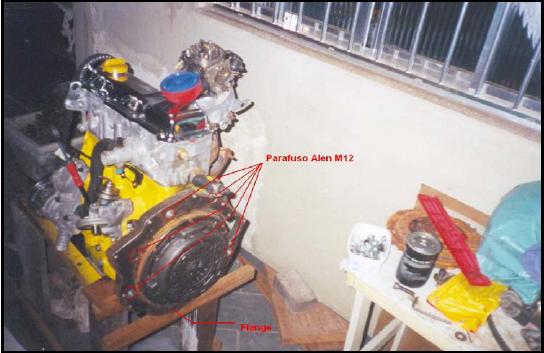

Deve-se montar primeiro a flange no motor com auxilio de um torquímetroe loctate trava rosca (vermelho) para que a flange não solte como aconteceu com o meu (foto 1).

Depois monte o motor com todos os procedimentos normais de montagem de um motor (foto 2).

Não esqueça de centralizar o disco de embreagem.


Foto 1

Foto 2



2.2 - Sistema de Arrefecimento

As mangueira que utilizei foram as seguintes nas fotos:

Foto 01 - Mangueira Original do Santana.

Foto 02 - Mangueira Original do Passat 1.5 sem aquecedor

Foto 03 - Mangueira Original do Chevette 1.6/S sem aquecedor

Foto 04 - Tubo de arrefecimento do Santava.


2.2.1 - Mangueira Santana

A mangueira original do Santana devera ser colocada, pois ela é maior e ficaria dobrada se não cortasse. Na foto acima (Foto 1) aparece uma mangueirinha que é a do retorno para o reservatório de expansão, não há necessidade de fazer isso, no radiador ja tem o retorno, o meu quebro e eu preferi fazer um "T" a comprar um radiador novo.

Foto 3



2.2.2 - Mangueira Passat

Essa mangueira é a do Passat 1.5 que sai do cabeçote e vai até o coletor de admissão, mas ela não ira sair do cabeçote, ela vai do tubo que vai que vem lá da bomba d'agua e a saida do cabeçote para o aquecimento interno do carro será tamponada, pois não terá uso.

Há necessidade de colocar um niple para unir as duas mangueiras, a que vem do tubo e a do Passat.(Foto 3)

Foto 4



2.2.3 - Mangueira do Chevette 1.6/S

A mangueira que foi usada para ligar o radiador a bomba d'àgua foi a do Chevette 1.6/s sem sistema de aquecimento interno do carro.

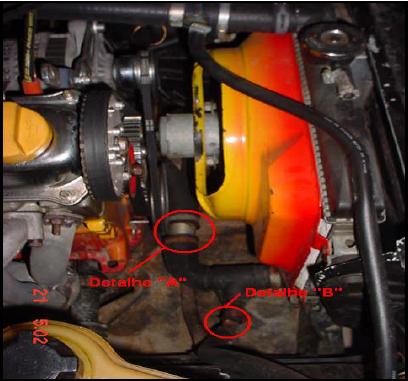

A mangueira foi cortada para ser rotacionada tendo em vista que o ângulo original não da para interligar os dois componentes, e depois unido por um pedaço de tubo de alumínio de 2 pol conformevisto na foto 4 detalhe "A".

A derivação para o reservatório de expansão como mostrado no detalhe "B", foi feita aproveitando a original da mangueira apenas cortando a original e colocando um tubinho para unir a derivação com o tubo que vai até o reservatório de expansão.

Foto 05



2.2.4 - Tubo de arrefecimento do Santana

O tubo que liga á bomba ao coletor de admissão é o do próprio AP só que terá que ser cortado e ajustado.

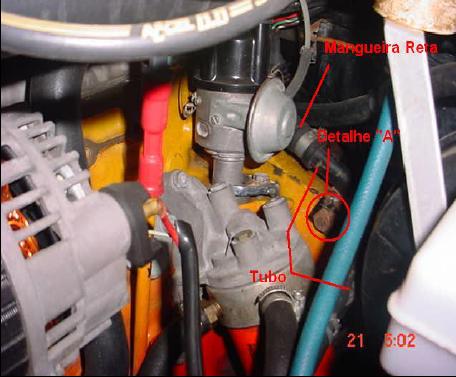

Eu prendi o tubo na própria flange de adptação do motor, como mostrado na foto 04 detalhe "A".

Ha necessidade de comprar uma mangueira reta para ligar o tubo ao niple que vai ligar as duas mangueiras comentadas anteriormente.


2.2.5 - Radiador

O radiador pode ser o do Chevette Júnior que ja vem com o furo para colocar o cebolão e suporte de defletor.


2.2.6 - Ventoinha

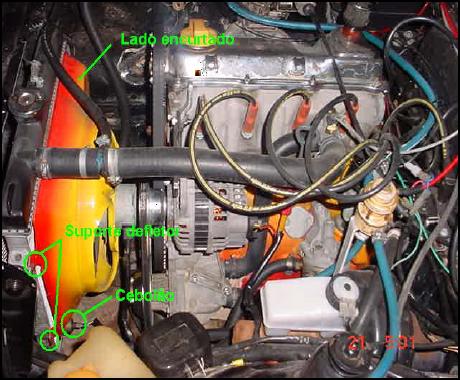

A ventoinha pode ser usada a do Corsa, o do Tempra e o do próprio Gol, tenho um colega que colocou o do Tempra e ficou bom é so colocar e pronto. Eu utilizei a do Gol que vem com o defletor, porém tive que encurtar o defletor, não é facil é só mandar em um bom lanterneiro fazer o serviço e também tem que recuar a furação inferior, o único parafuso que prende o radiador. Na foto 05 tem alguns exemplos citados.
Foto 06



2.2.7 - Suporte do Filtro de Óleo

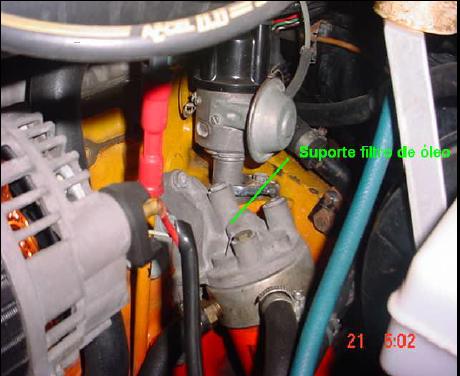

Como eu descriminei na lista de material o suporte deveráser o dos AP'S transversais, pois o suporte é reto como mostra na figura 06.

Foto 07



2.3 - Cabo do acelerador

O cabo do acelerador terá que ser uma salada de frutas, um pouco de tudo. Eu utilizei um pedaço do conduite do Gol e outro do Chevette e o cabo do Gol.

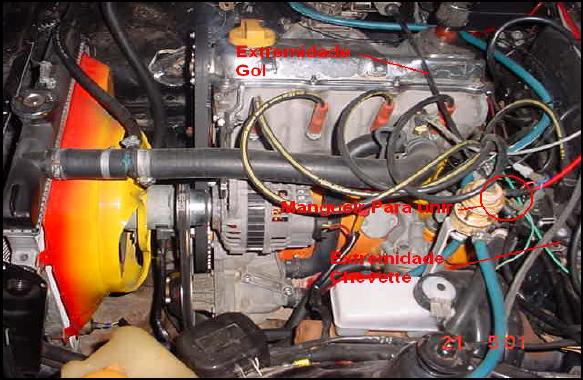

Corte um pedaço do conduite do Chevette +/- 300mm de lado que prende na lataria do carroe outro lado que prende no carburador, feito isso corte o conduite do Golna medida em que você achou e depois una os dois conduítes através de uma mangueira rígidaconforme mostrado na foto 07.

Corte a extremidade do cabo que prende no acelerador e passe por dentro do conduite. A ponta que você cortou deverá ser presa agora pelo mata gato.

O pedal do acelerador terá que ser levantado, pois o seu curso original não é o suficiente para abrir todo o carburador.

Foto 08



3 - Elétrica

A parte elétrica do motor deverá ser toda refeita, tais como:

* Ligação do motor de Arranque.
* Ligação da ignição.
* Ligação do Alternador.
* Ligação da Bomba elétrica.
* Ligação dos sensores (Temperatura, Óleo, e partida a frio "se for a alcool").
* Ligação do termostato (cebolão).


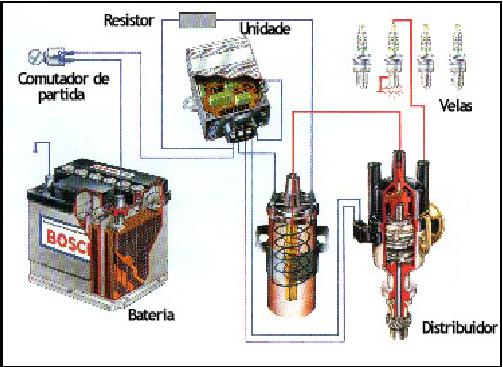

3.1 - Ligação da ignição com sensor Hall de 3 fios

1 - Negativo da Bobina.
2 - Aterrar
3 - Negativo do Distribuidor
4 - Positivo da Bobina
5 - Positivo do Distribuidor
6 - Sinal Distribuidor
7 - Não Usar

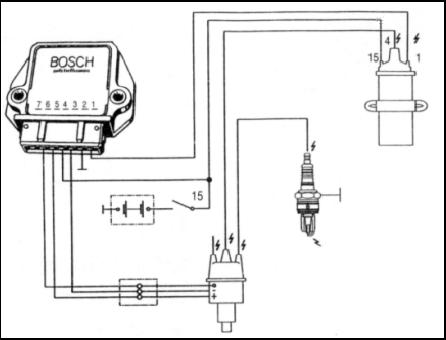

3.2 - Ignição Eletronica Transistorizada.


Terminal 1 - Distribuidor
Terminal 2 - Distribuidor
Terminal 3 - Livre
Terminal 4 - Linha 15 (positivo via chave)
Terminal 5 - Terra
Terminal 6 - Linha 1 (negativo da bobina)
